Réservoir et purgeur d’air comprimé

Fournisseur de réservoir d’air comprimé en acier

Que les réservoirs d’air comprimé soient en acier carbone peint ou en acier galvanisé, horizontaux ou verticaux, l’agence ADC Haute-Savoie s’engage à vous fournir et vous installer des réservoirs d’air comprimé respectant les plus hauts standards de qualité. Nous sommes intransigeants sur les questions de sécurité.

Tous nos réservoirs d’air comprimé sont livrés équipés de manomètre, soupape de sécurité, et vanne d’isolement à boisseau sphérique. Une fois l’installation et le raccordement du réservoir effectué par notre équipe de techniciens formée et habilitée, il vous sera remis en main propre le certificat de conformité CE 2014/68, de même que le manuel utilisateur de l’équipement et la soupape de sécurité protégeant celui-ci.

L’ensemble des documents est systématiquement numérisé et archivé dans notre base de données. Ainsi, il est possible en cas de perte de vos documents règlementaires de nous faire une demande de de copies.

Réservoir purge automatique air comprimé
Purge automatique pour réservoir de compresseur à air

Quel est le but d’un réservoir d’air comprimé ?

Théoriquement, une installation d’air comprimé pourrait fonctionner sans réserve d’air comprimé. Mais cela n’est pas recommandé.

Un réservoir se comporte un peu comme un condensateur dans un circuit électrique. Il s’agit d’une réserve d’énergie pneumatique tampon. Cette réserve d’énergie permet de répondre aux pics de consommations de votre circuit d’air comprimé. Sans réservoir tampon sur votre installation, on constaterait une augmentation des cycles de charge/décharge de votre compresseur à air, ce qui se traduirait par une sollicitation très importante des pièces mécaniques de votre équipement, de même qu’une augmentation de sa consommation d’électricité.

Par ailleurs, en tant que réserve d’énergie tampon, le réservoir d’air comprimé permet de lisser les fluctuations de pression de votre réseau. Judicieusement placé, il peut également être utilisé pour limiter les pertes de charge sur un réseau, et augmenter la réactivité de votre installation.

Pour finir, les réservoirs d’air comprimé peuvent être placés entre le compresseur d’air et le sécheur frigorifique, afin de participer au processus d’assèchement de l’air par effet de condensation. Ce positionnement permet d’augmenter l’efficacité de votre sécheur frigorifique.

Le cadre règlementaire des équipements sous pression

Les réservoirs d’air comprimé sont soumis à l’arrêté du 20 novembre 2017 relatif au suivi en service des équipements sous pression et des récipients à pression simples.

1 – DECLARATION ET CONTROLE DE MISE EN SERVICE

L’exploitant doit déclarer via le site de télédéclaration LUNE (https://lune.application.developpement-durable.gouv.fr), la mise en service des récipients de gaz (groupe 1 ou 2), si PS > 4 bar et produit PS.V > 10 000 bar.l

Le contrôle de mise en service est exigé pour tous les équipements soumis à déclaration de mise en service.

Le contrôle doit être effectué soit par un organisme habilité, soit par une personne compétente.

2 – CONTROLES PERIODIQUES

Tous récipients de gaz du groupe 2 (autres fluides) avec pression PS > 4 bar et produit PS.V > 200 bar.l, y compris les RPS doivent faire l’objet de contrôles périodiques.

Les réservoirs d’air comprimé sont donc soumis à une obligation de contrôle périodique, par un organisme habilité ou par une personne compétente, aussi souvent que nécessaire, l’intervalle entre 2 inspections ne pouvant excéder 4 ans.

L’inspection comprend :

  • La prise en compte du dossier d’exploitation,
  • Une vérification externe y compris les accessoires sous pression raccordés,
  • Une vérification interne y compris les accessoires sous pression raccordés,
  • Une vérification des accessoires de sécurité associés,

L’exploitant a obligation de tenir compte des remarques faites lors des inspections périodiques.

3 – REQUALIFICATIONS PERIODIQUES

Tous récipients de gaz du groupe 2 (autres fluides) avec pression PS > 4 bar et produit PS.V > 200 bar.l, y compris les RPS doivent faire l’objet d’une requalification périodique.

Les réservoirs d’air comprimé sont donc soumis à une obligation de requalification périodique, par un organisme habilité, l’intervalle entre 2 requalifications ne pouvant excéder 10 ans. Une requalification est également obligatoire en cas de déménagement du réservoir ou en cas de changement d’exploitant.

La requalification comprend :

  • Une vérification de l’existence et de l’exactitude du dossier d’exploitation,
  • Une inspection,
  • Une épreuve hydraulique à 120% de PS (Pression maximale de service),
  • La vérification des accessoires de sécurité qui lui sont associés,

La requalification donne lieu à l’établissement d’une attestation de requalification et au poinçonnage de l’équipement. L’étiquetage étant possible sous conditions.

4 – LISTE DES DOCUMENTS A CONSERVER PAR L’EXPLOITANT

Nous vous recommandons vivement de vous constituer un dossier d’exploitation du réservoir dans lequel archiver les documents suivants :

  • Certificat de conformité CE et manuel d’utilisation du réservoir et de la soupape de sécurité (Attention, sur les documents doivent figurer les numéros de série du réservoir + soupape). Les numéros de série doivent être visibles sur les équipements,
  • Preuve de dépôt de la déclaration de mise en service (si soumis à déclaration de mise en service),
  • Enregistrement de toutes les opérations ou interventions relatives aux contrôles, inspections et requalifications périodiques, aux incidents, aux réparations et modifications de l’équipement,
  • Les comptes rendus d’inspection et attestations de requalification,

Ces dossiers sont à transmettre au nouvel exploitant en cas de vente ou de changement de site de l’équipement.

Liste des organismes de contrôle habilités à réaliser le contrôle de mise en service, les contrôles et requalifications périodiques :

Vous avez besoin d’un conseil, d’un devis pour une assistance à requalification périodique, contactez-nous !

Les réservoirs acier galvanisé que nous proposons à la vente

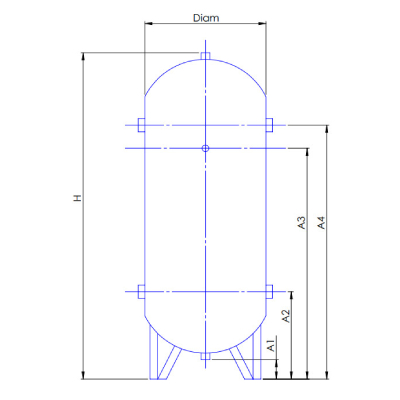

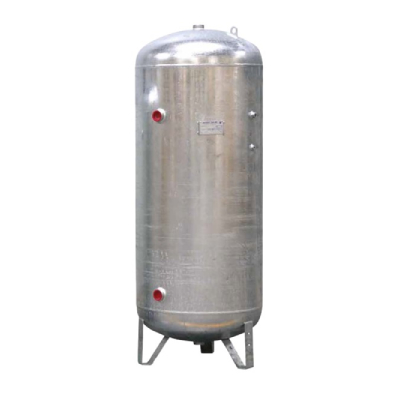

RESERVOIR VERTICAL
Principales caractéristiques des réservoirs d'air comprimé
VolumePSDiamHR1R2R3R4Poids
(en litres)(en bar)(Dimensions en mm)(En kg)
10011400110514538079087045
2001145014701453851125122556
2701150017601504101330145074
50011650185017048512851485125
71011790190013558513601460189
90011790213014549013901590203
100010,67800238818058416341834192
150010,6795024638056914681668284
200010,67110025357559514951695384
300010,671250288510567015701770655
500010,671450351078703210323031011
150081000247015057014701670272
200081000254510059514951695326
300081200300014072016201820450
500081450350511571021002300774
50015650185017048512851485172
100015790243018057516251825247
150015950249011557514801680278

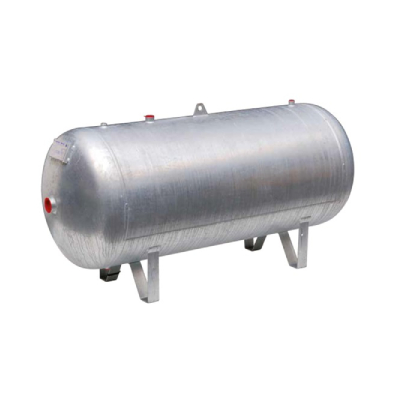

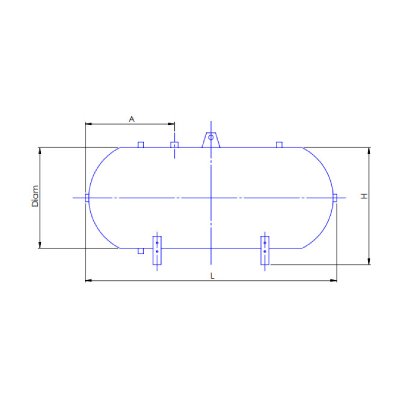

RESERVOIR HORIZONTAL
Principales caractéristiques des réservoirs d'air comprimé
VolumePSDiamHLAPoids
(en litres)(en bar)(Dimensions en mm)(En kg)
10011400566935367,543
20011450615132638350
27011500732161640381
500116508781687538,5148
710117909891688569160
900117909541990545190

Suivant les besoins du client, nous pouvons fournir des réservoirs :

  • En acier peint verticaux (possibilité de choisir la couleur bleu – rouge – jaune) / 11 ou 12 bar / Capacité de 100L à 5000L,
  • En acier peint verticaux / 11 bar / Capacité de 25L à 270L,
  • En acier peint horizontaux / 11 bar / Capacité de 10L à 270L,
  • En acier peint horizontaux avec plaque support pour compresseur (ou autre) / 11 bar / Capacité de 50L à 500L,

Nous consulter pour plus d’informations

Nous pouvons fournir également :

  • Des flexibles de raccordement,
  • Des soupapes de sécurité avec certificat CE et manuel utilisateur,
  • Des manomètres – bouchons acier – vannes à boisseau sphérique,
  • Des purgeurs programmable – capacitif – capacitif compact – à flotteur,
  • Des électrovannes de purge temporisées,

Nous consulter pour plus d’informations.

Réservoir purge automatique air comprimé
Purge automatique pour réservoir de compresseur à air

Nous pouvons fournir également :

  • Des flexibles de raccordement,
  • Des soupapes de sécurité avec certificat CE et manuel utilisateur,
  • Des manomètres – bouchons acier – vannes à boisseau sphérique,
  • Des purgeurs programmable – capacitif – capacitif compact – à flotteur,
  • Des électrovannes de purge temporisées,

Nous consulter pour plus d’informations.
